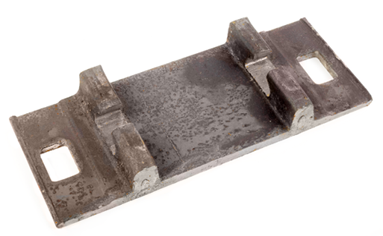

Подкладка КБ-65

Описание

Масса 6,85 кг
Единица измерения т
Размер (д/ш/в) 370x140x47.5 мм
Чертеж ГОСТ 16277-93
Материал профильные пластины из углеродистой стали Ст3кп, Ст3пс, Ст3сп, Ст4кп, Ст4пс, Ст4сп
Количество в 1 тонне 146 шт
Описание
Подкладка КБ-65 предназначена для крепления рельсов типа P-65 к железобетонным шпалам.

Схема (рис.1)

Крепление рельсовой подкладки КБ-65 к шпалам осуществляется при помощи закладных болтов, а крепление рельса к подкладке КБ-б5 выполняется при помощи клеммных болтов.

B сборе клеммно-болтовое крепление представляет собой весьма прочную и устойчивую конструкцию. Необходимо отметить, что рельсовая подкладка КБ-65 имеет подуклонку.
