Лебедка с рычажным приводом ЛРП-3,2

Описание

Масса 30 кг
Размер (д/ш/в) 687x410x146 мм
Максимальное тяговое усилие, развиваемое лебедкой, кН (тс) 31,4 (3,2)
Наибольшее усилие на рукоятке при пониженной скорости
подъема, (флажок в позиции I ), Н 750 (76,5)
Наибольшее усилие на рукоятке при повышенной скорости
подъема, (флажок в позиции II ),Н (кгс) 380 (38,8)
Подача стропа за двойной ход рычага при тяговом
усилии до 3,2 тс, мм 12
Подача стропа за двойной ход рычага при тяговом
усилии до 1,6 тс , мм 25
Диаметр каната стропа, мм 16
Радиус вращения съемной рукоятки макс/мин, мм 1328 / 953
Описание

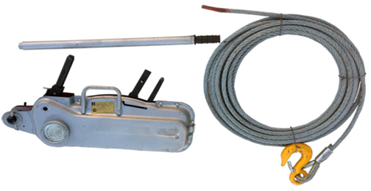

Ручная лебедка МТМ (МТМ-3,2) состоит из тягового механизма в металлическом корпусе 1 (рис.1), съемной (телескопической) рукоятки 2, стропа 3. Тяговый механизм снабжен двумя рычагами:

переднего хода 4 (подъема груза), и заднего хода 5 (спуска), а также рычагом 6 для открывания губок захватов при заведении каната стропа 3 через втулку 7. Рычаг переднего хода 4 закреплен на оси эксцентрика, при повороте которого с помощью флажка 8 на 180° можно менять подачу стропа (позиция I до 1,6 тс или позиция II до 3,2тс).

Проушины со шкворнем 9 служат для крепления лебедки.

Назначение тягового механизма заключается в передаче стропу 3 тягового усилия для перемещения груза, при этом происходит протягивание каната стропа губками захватов, которые попеременно зажимают канат с силой, пропорциональной нагрузке. Перемещение стропа в ту или иную сторону осуществляется движением соответствующего
рычага.

Лебедка с рычажным приводом ЛРП-3,2 предназначена для подъема грузов, а также перемещения их в горизонтальном и наклонном направлениях в условиях, соответствующих климатическому исполнению У, категории размещения 1, группы условий эксплуатации 5 по ГОСТ 15150-69 (Температура воздуха от минус 45º до плюс 40ºС, влажность относительная до 100% при плюс 25 ºС).

лебедка (монтажно-тяговый механизм МТМ-3,2)
рукоятка съемная
штифт предохранительный
строп 1ск-3.2-12
паспорт на лебедку
паспорт на строп
