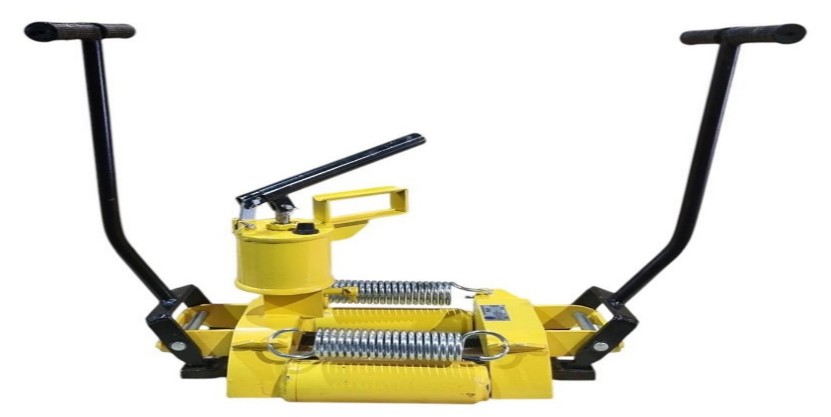

Разгонщик гидравлический РЗ-25

Описание

Разгонщик стыковых рельсовых зазоров — железнодорожный путевой инструмент, необходимый для регулировки зазоров в рельсовых стыках с целью их приведения к нормативным значениям, иначе этот процесс называют разгонкой стыков. Разгонщики применяются при строительстве, ремонте и обслуживании железнодорожных путей. Виды разгонщиков рельсовых стыков Разгонщики стыков представлены следующими основными типами, характеризующими принцип их действия: • разгонщик рельсовых зазоров путевой винтовой; • разгонщик рельсовых зазоров путевой гидравлический; Вследствие удобства использования, гидравлический путевой разгонщик вытеснил другие виды данного инструмента, но на путях все еще можно встретить винтовые разгонщики стыковых зазоров.

Разгонщик гидравлический РЗ-25 — путевой инструмент для продольного перемещения рельсов и плетей с целью обеспечения восстановления зазоров на стыках. РЗ-25 используется в процессе строительства и поддержания нормального состояния железнодорожных путей. Разгонщик работает с разными типами рельсов.

Характеристики

Вес -40 кг
Габаритные размеры -520х270х630 мм
Рабочий ход гидроцилиндра -110 мм
Усилие, развиваемое разгонщиком -25 тс
Рабочее давление -52.6 МПа
Емкость гидросистемы -1,2 л
Рабочая жидкость -масло индустриальное
И20А ГОСТ 20799-88
ВМГЗ ТУ 38-101479-86

Особенности :

Конструкция гидравлического разгонщика включает корпуса с клиньями, масляный бачок, гидроцилиндры, плунжерные насосы и спускные клапаны. Наличие специального магнита и фильтра — залог своевременной и беспрерывной очистки рабочей жидкости. К основным плюсам использования инструмента относятся:

безопасность и надежность;
небольшой вес;
простота использования;
разумная стоимость;
расширенный температурный диапазон эксплуатации;
хорошая ремонтопригодность.
Для комфортной работы применяются специальные ролики. Наличие системы зажимных клиньев позволяет использовать прибор на рельсах с боковым износом. С помощью предохранительного клапана отслеживается уровень давления — не допускается его повышение до определенных показателей.

РЗ-25 – улучшенная конструкция ранее выпускавшихся приборов РН–01, РН–02, более надежен в работе и удобен в обслуживании. В приборе снижена металлоемкость, изменена система подачи масла из насосной установки в рабочие полости распорных цилиндров.
