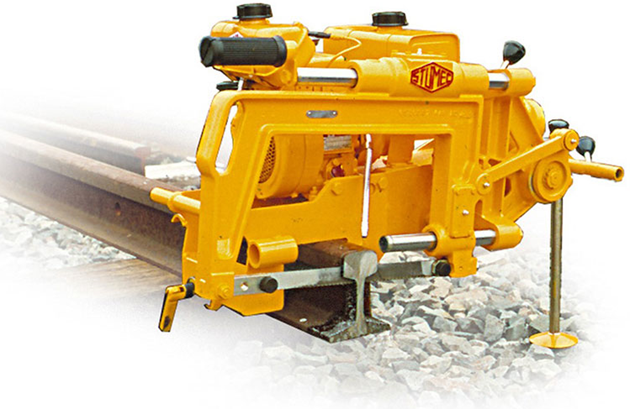

Рельсорезный станок SRH

Описание

Тиски, пригодные для всех типов рельсов
Быстродействующий зажим для фиксации на рельсе
Полностью закрытый редуктор с масляной ванной
Центробежное сцепление, обеспечивающее нормальную передачу момента и отпуск на малой скорости
Держатель для режущего полотна длиной 350-400 мм; жесткость и специальный монтаж держателя на направляющих колонных гарантируют строго перпендикулярный оси рельса рез
Микрометрическая регулировка поперечного положения держателя посредством гайки с накаткой, что обеспечивает точность реза
Гидравлическое устройство управления подъемом полотна обеспечивает отвод полотна на обратном ходе и регулировку нажатия. Это устройство снижает износ полотна, особенно на марганцевых рельсах, повышает скорость резания, обеспечивает резы высокого качества
Крепление обеспечивает установку станка полотном непосредственно над рельсом и автоматическую остановку подачи полотна в конце реза
Резервуар и шланг для подачи на полотно охлаждающей жидкости
Регулируемый упор в задней части машины
Частота движения: около 136 ходов в минуту
Производительность: около 8 резов в час
Комплект инструментов
Поставляется без полотен
Все движущиеся детали изготовлены из специальной стали. Они подвергнуты закалке, механической обработке и смонтированы на шарикоподшипниках, что обеспечивает их взаимозаменяемость и прочность машины. Постоянная смазка обеспечивается герметичными масляными ваннами.

Машина может быть оснащена одним из следующих двигателей:

бензиновый двигатель Briggs & Stratton 92232, 4-тактный, воздушное охлаждение, 3 л.с. при 3600 об/мин, пускатель с автовозвратом, высокоэффективный глушитель с защитной сеткой
бензиновый двигатель Lombardini LGA226, 4-тактный, воздушное охлаждение, 4,5 л.с. при 3600 об/мин, пускатель с автовозвратом, высокоэффективный глушитель с защитной сеткой
бензиновый двигатель Honda GX120, 4-тактный, воздушное охлаждение, 4 л.с. при 3600 об/мин, пускатель с автовозвратом, высокоэффективный глушитель с защитной сеткой
электродвигатель, 3-фазный, 240/400 В, 50 Гц, 1,1 кВт
гидравлический двигатель, расход 40 л/мин, давление 140 бар
Описание
Устройство поднимает полотно во время обратного хода, что устраняет трение полотна об рельс в направлении, обратном рабочему направлению зубьев. Срок службы полотен, таким образом, значительно увеличивается благодаря снижению износа и улучшению удаления стружки.

Наилучшие результаты достигаются при работе с закаленными и марганцевыми рельсами.

Кроме того, устройство позволяет управлять давлением, приложенным к полотну во время резания. При этом скорость резания увеличивается при росте срока службы.

Рельсорезный станок SRH Geismar предназначен для резки железнодорожных рельсов.

Устройство обеспечивает легкость и точность резания рельса. Например, ход полотна выполняется очень плавно. В сочетании с эксцентрическим движением обеспечивается идеальная подача полотна во время резания, так как оно защищено от рывков и ударов во время работы.

Нажатие управляется легко доступным маховичком. Требуемое нажатие устанавливается с помощью градуированной шкалы и пластинки с инструкцией. Нажатие может регулироваться в любой момент, а опускание полотна может быть без проблем остановлено во время резания.

Устройство положительно себя зарекомендовало в течение многих лет, показав высокую надежность.

Аксессуары и опции:
Режущие полотна «Silver Rail» из быстрорежущей стали, специально изготовленные для резки рельсов, 4 зуба на 1 см, размеры 350x30x1,50 мм или 400x30x1,50 мм
Тележка с резиновым колесом для перемещения машины вдоль пути и подготовки к работе
Для специальных рельсов (трамвайные) станок может быть снабжен держателем для полотен длиной до 450 мм и специальным зажимом
