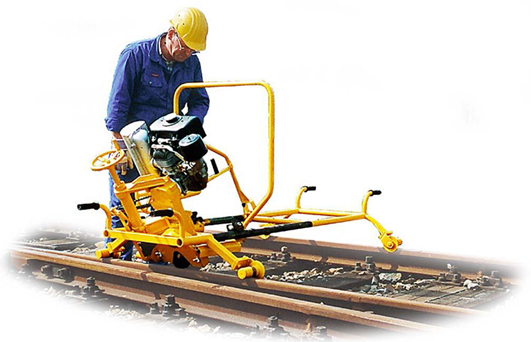

Рельсошлифовальный станок для сердечников крестовин и контррельсов MC3

Описание

Масса 108 кг
Размер (д/ш/в) 2160x1120x1080 мм
Ширина колеи 1 435 мм (другие по запросу)
Двигатель Briggs & Stratton 202332, 4-
тактный, воздушное охлаждение, пускатель
с автовозвратом, глушитель повышенной
производительности с защитной сеткой,
дистанционное устройство остановки 8 л.с. (5,9 кВт) при
3 600 об/мин
Возможность поворота шлифовального
круга на 25° относительно оси пути (что
позволяет при необходимости
шлифоваль верх рельса)
Скорость вращения шлифовального круга 3 570 об/мин
Подача шлифовального круга за один
оборот маховика 5 мм
Движение шлифовального круга
Наклон относительно вертикали 30°
Горизонтальный ход 385 мм (т.е. 240 мм внутрь пути,
145 мм вне пути)
Вертикальный ход 185 мм (т.е. 110 мм выше
плоскости качения и 75 мм
ниже)
Вал шлифовальной бабки для круга
С одним пазом 254 x 32 x 25,4 мм
Или с двойным пазом 254 x 40 x 76,2 мм
Уровень шума при шлифовке 84 дБ(A) (доходящий до
оператора)
Описание
Рельсошлифовальный станок для сердечников крестовин, остряков и контррельсов MC3 обеспечивает хороший обзор зоны шлифовки без изменения высоты шлифовального круга.

Состав машины:

Тележка легкой конструкции, перемещающаяся по пути, оборудованная четырьмя роликами с одной ребордой (ограниченный износ), с электрической изоляцией рельсовых нитей, для требуемой колеи пути;
Подвижный шлифовальный блок с тремя роликами с глубоким желобом, позволяющий наклон шлифовального круга на 30° в обе стороны от вертикальной плоскости, избегая таким образом ошибок и дефектов в системе направления круга (движение перпендикулярно пути);
Рычаг для вертикальной и боковой регулировки шлифовального круга с блокирующим устройством;
Поперечный ход с большим запасом;
Ременная передача с неопреновым ремнем с треугольными зубьями, поликлиновым, стойким к абразивам, маслам и климатическим изменениям;
Отдельные рукоятки для регулировки высоты и наклона, что обеспечивает:
Быстроту и точность настроек;
Отсутствие изменений высоты при изменении наклона;
Градуированная шкала для определения угла наклона;
Четыре ручки для переноски позволяют силами двух человек легко удалить машину с пути;
Алюминиевый кожух ремня и стальной кожух шлифовального круга.
Рабочий инструмент, руководство по эксплуатации.
Машина оснащена валом шлифовальной бабки для круга с одним пазом, предназначенного для шлифовки с одной стороны, или валом шлифовальной бабки для круга с двойным пазом, предназначенного для шлифовки с двух сторон (необходимо уточнить при заказе).

Все подвижные детали изготовлены из специальных сталей. Они обработаны, отшлифованы и смонтированы на шарикоподшипниках, что обеспечивает взаимозаменяемость деталей и прочность машины.

Станок поставляется без шлифовального круга и окрашивается в стандартный желтый цвет RAL 1004.

Рельсошливальный станок для сердечников крестовин, остряков стрелочных переводов и контррельсов Geismar MC3 специально разработан для удаления наплывов и шлифовки железнодорожных рельсов и контррельсов в зоне стрелочных переводов всех типов.

Он может быть легко снят с рельсов силами двух человек. Эргономичные органы управления, точная и прочная конструкция обеспечивают хороший обзор зоны шлифования (включая верх рельса).

Исключительная маневренность этой шлифовальной машины позволяет наклон шлифовального круга на 30° в обе стороны относительно вертикальной плоскости и обеспечивает очень высокую производительность.

MC3 соответствует нормам Европейского Союза.

Аксессуары и опции:
Устройство освещения шлифовального круга
(дополнительно к базовой поставке)
Защита от искр
(дополнительно к базовой поставке)
Тормозное устройство ролика машины с рукояткой «защиты бдительности»
(код 28250FM — дополнительно к базовой поставке)
Тормозное устройство для двух роликов машины с рукояткой (парковка)
(код 28250EX)
Ручная регулировка скорости
(дополнительно к базовой поставке)
Тележка с шиной для удаления с пути, установки на путь и перемещения по обочине
(код 28250BM)
