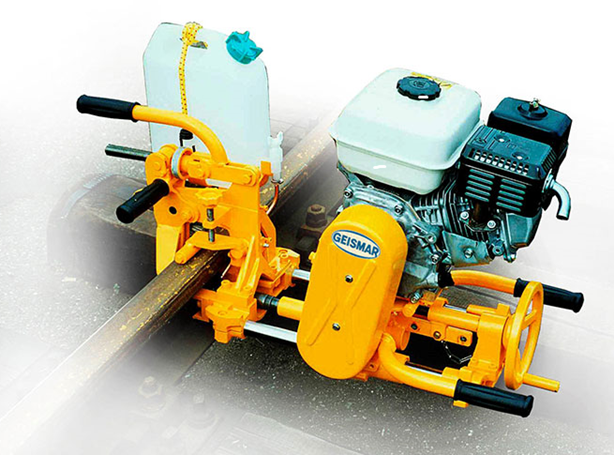

Рельсосверлильный станок PR7

Описание

Масса 59 кг
Размер (д/ш/в) 980x420x580 мм
4-тактный бензиновый двигатель Honda GX200 с глушителем с защитной решеткой,
пускатель с автовозвратом 6,5 л.с. (4,8 кВт)
при 3 600 об/мин
Максимальный диаметр сверления 40 мм
Тип шпинделя конус Морзе №3 или №4
Ход подачи сверла 172 мм
Минимальное расстояние от конца рельса 35 мм
Постоянная скорость вращения шпинделя 85 или 150 об/мин
Время сверления 45…60 с
Емкость бака для смазки 5 л
Уровень шума для оператора 82 дБ(A)
Описание
Рельсосверлильный станок имеет устройство ручной подачи с маховиком и стандартный быстродействующий зажим, обеспечивающий установку станка на рельсы и его снятие в течение нескольких секунд, жесткую фиксацию на рельсе и высокую точность сверления.

Зажим обеспечивает сверление сердечника стрелочного перевода при расстоянии между головками рельсов 60 мм и на расстоянии до 35 мм от конца рельса.

PR7 состоит из следующих основных элементов:

Бензиновый 4-тактный двигатель с воздушным охлаждением, пускателем с автовозвратом, глушителем с защитной решеткой;
Система ручной подачи шпинделя сверла посредством маховика;
Расточенный шпиндель для использования спирального сверла;
Ролик для натяжения ремня;
Защитная арка;
Соосное устройство быстрого и надежного выброса сверла посредством центрального бойка, устраняющего риск повреждения шпинделя;
Регулируемый стабилизирующий подкос с задней стороны машины (см.фотографию рядом);
Резервуар объемом 5 л с трубкой для охлаждения сверла;
Рабочий инструмент и руководство по эксплуатации.
Все детали выполнены из специальных сталей. Они обработаны, отшлифованы и смонтированы на шарикоподшипниках, что обеспечивает взаимозаменяемость деталей и прочность машины. Масляные ванны в герметичных картерах обеспечивают постоянную смазку.

Рельсосверлильный станок PR7 Geismar предназначен для сверления рельсов.

Рельсосверлильный станок PR7 с ручной подачей и зажимом разработан для сверления железнодорожных рельсов, а также концов рельсов и стрелочных переводов, с применением спиральных сверл. Скорость, точность и мощность сверления создают оптимальное удобство эксплуатации для оператора.

Аксессуары и опции:
Устройство 2 скоростей вращения шпинделя: 85 и 150 об/мин
(в базовой поставке)
Защитный чехол
(Код 11082)
Комплект удлинителей и упоров
Для сверления трамвайных рельсов — без шаблона
Для точного сверления
(при заказе просьба приложить чертеж рельса с указанием размеров, а также расположения и диаметра предполагаемых отверстий)
Шаблон для точного позиционирования отверстий в вертикальной плоскости
Сверлильный кондуктор для точного сверления в горизонтальной плоскости
Для использования сверл с плоским хвостовиком:
Шпиндель для плоских сверл;
(поставляется вместо конуса Морзе №3)
Пара губок для плоских сверл 3/8» или 5/16»
