Станок рельсорезный Geismar MTZ-350 AS (двигатель Штиль — Германия

Описание

Рельсорезные станки или рельсорезы — это автономные средства малой механизации, предназначенные для резки всех типов промышленных, железнодорожных, крановых и трамвайных рельсов.

Рельсорезные станки используются при выполнении всех видов ремонта жд путей и стрелочных переводов, текущего содержания и строительства железнодорожных путей, на звеносборочных базах и рельсосварочных предприятиях.

Их основное отличие от любых других видов переносных устройств для резки металла — это наличие в составе конструкции захвата для установки и жесткого закрепления станка за головку или подошву рельса.

ВИДЫ РЕЛЬСОРЕЗНЫХ СТАНКОВ

Все виды рельсорезных станков можно систематизировать по следующим параметрам:

По типам двигателя (привода):

• Рельсорезы с ДВС (бензиновые двухтактные двигатели внутреннего сгорания);
• Рельсорезы с электрическим двигателем (электрические двигатели трехфазного тока напряжением 220 и 380 вольт);
• Рельсорезы с гидравлическим двигателем (приводом).

По видам режущего инструмента:

1. Рельсорезы с абразивными отрезными кругами диаметрами 350 и 400 мм;
2. Рельсорезы с машинными ножовочными или ленточными полотнами (пилами);

По диаметру посадочного отверстия:

• 22 мм,
• 25,4 мм,
• 32 мм.

По сроки вращения отрезного круга:

• 80 м/с,
• 100 м/с.

ВЫБОР РЕЛЬСОРЕЗНОГО СТАНКА

Ещё буквально до 2005 года потребитель имел возможность выбора только среди громоздких и медленных рельсорезных станков производства Калугатрансмаш с электрическими двигателями. Это были станки для резки рельсов моделей: РМ-5ГМ (с ножовочным полотном в качестве режущего инструмента) и РА-2 (с абразивным отрезным кругом).

Автономность данных машин довольно сомнительна, ведь для их работы, например, на перегоне, как минимум дополнительно требовалась электростанция и вес комплекта переваливал за 200 кг. Рельсорезный станок РА-2 с его электродвигателем в 5,5 кВт видится возможным использовать только при возможности питания от постоянной электрической сети.

Одновременно с электрическими рельсорезными станками РМ-5ГМ и РА-2 Калугатрансмаш выпускала и первый российский станок с автономным бензиновым двигателем – рельсорез РМК-М, однако модель получилась невнятной, вероятно, из-за использованного в конструкции маломощного двигателя от бензопилы Урал-2Т Электрон.

На смену вышеописанным моделям рельсорезных станков пришли современные, быстрые, по-настоящему автономные агрегаты весом всего 20-23 кг и мощностью 4,8-5,8 кВт.

Какой рельсорезный станок купить?

В настоящее время есть возможность выбрать между тремя направлениями среди рельсорезных станков:

• рельсорезы на базе двигателя Husqvarna (Хускварна) К1270 мощностью 5,8 кВт, ранее выпускались под маркой Partner (Партнер), полностью изготавливаются шведским концерном Husqvarna. Модели рельсорезов: Husqvarna K1270 Rail, Husqvarna K1260 Rail, Husqvarna K1250 Rail. (Существует еще разработанная на базе Хускварны роботизированная модель рельсореза итальянской компании Чембре — Cembre Robokatta RDS-14P-AA, но цена ее до неприличия высока)
• рельсорезы на базе двигателя Stihl (Штиль) TS-800 мощностью 5,0 кВт, изготавливаются различными отечественными и зарубежными производителями путем адаптации вышеуказанного немецкого бензореза  Stihl для резки рельсов. Модели рельсорезов: РР-80, РР-80А, РРС-80, Geismar MTZ, Robel 13.70.
• рельсорезы на базе двигателя Makita (Макита) EK 8100WS мощностью 4,2 кВт — разработка компании ООО «ЖЕЛДОРМЕХАНИКА» совместно с японской компанией «Макита». Модель рельсореза называется РР80М.

При выборе рельсореза необходимо обратить внимание на максимальный диаметр отрезного абразивного круга, допустимого для установки на станок, зависящий от размера защитного кожуха станка. Это могут быть модели для двух типоразмеров кругов — 350 и 400 мм (14 и 16 дюймов соответственно).

Надо понимать, что даже отрезного круга диаметром 400 мм хватает в среднем всего на 2 реза при резке объемозакаленных термоупрочненных рельсов типа Р65. Соответственно, в процессе резки круг стирается, его диаметр быстро уменьшается, для завершения реза требуется переустанавливать резчик на противоположную сторону рельса.

В конструкции рельсорезного станка Husqvarna на данный случай предусмотрена возможность переустановки резчика с разворотом на 180° без снятия рельсового захвата с рельса, что позволяет продолжить резание точно по начатому ранее резу и получить в итоге идеально ровный стык.

Таблица сравнения характеристик рельсорезных станков

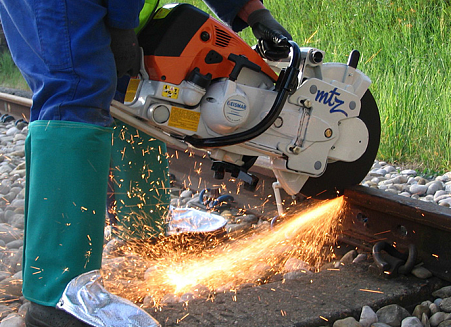

Рельсорезный станок MTZ 350 AS разработан в ходе тесного сотрудничества между компаниями Geismar и Stihl; в этом станке воплощены все последние технологии, подтвержденные несколькими патентами.

Характеристики

Вес-16,5 кг
Габаритные размеры-860x315x430 мм
2-тактный бензиновый двигатель Stihl TS 800-6,8 л.с. (5 кВт) при 9 000 об/мин
Периодичность замены фильтра- ≈ 14 часов
Емкость топливного бака-1,2 л
Расход топлива-1,7 л/ч
Диаметр отрезного диска-350 мм
Диаметр оси суппорта диска-22,2 мм или 25,4 мм
Среднее время реза-75-90 секунд
Перпендикулярность реза по вертикали и горизонтали-менее 1 %

Комплект поставки

Деревянный ящик для транспортировки и хранения для защиты машины во время простоя;

Особенности

Сверхбыстрое время реза;
Выдающаяся точность, отвечающая наиболее строгим стандартам (менее 1% относительно горизонтальной и вертикальной осей)
Запатентованное устройство Comfort CushionTM, устраняющее сильную вибрацию во время реза;
Пониженный уровень шума благодаря новому глушителю;
Увеличенный срок службы отрезного диска (до 20% дольше);
Запатентованная система воздушной фильтрации с циклонной предварительной очисткой, требующей на 50% меньше обслуживания.
