Описание

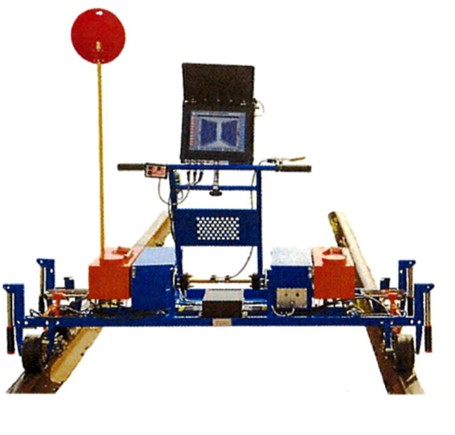

Дефектоскоп ультразвуковой АВИКОН-31 УДС2-124 предназначен для обнаружения дефектов при сплошном контроле рельсов и рельсов стрелочных переводов в обеих нитях железнодорожного пути по всей длине и сечению за исключением перьев подошвы со скоростью до 7 км/ч выборочного контроля отдельных сечений сканирующим устройством и ручного контроля отдельных сечений и сварных стыков рельсов, а также для определения координат обнаруженных дефектов, амплитуд сигналов от них и коэффициента определения дефекта при непрерывной регистрации и расшифровке дефектограмм.

Контролю подлежат рельсы типа Р50, Р65 и Р75, размеры, материал и состав которых соответствуют ГОСТ Р 51685 с качеством поверхности по ГОСТ 18576, а также другие типы рельсов высотой от 120 до 196 мм

Вес- 50 кг
Частоты ультразвукового контроля- 2,5; 5,0 МГц.
Регистрация сигналов и служебной информации- на жесткий накопитель
Амплитуда зондирующих импульсов- 130В
Диапазон изменения усиления -от 0 до 80 дБ.
Режимы отображения информации- А-развертка, А+В развертка по любому каналу, отображение всех сигналов контроля на сечении рельса, В-развертка в реяльном времени по всем каналам одновременно, изображение сечения рельса в трех проекциях (при использовании ручного сканера)
Время непрерывной работы от одной аккумуляторноЙ батареи- не менее 8 часов
Диапазон температур- от минус 50 до плюс 50 градусов.
Дефектоскоп поставляется с блоками преобразователей для реализации двух схем прозвучивания, с двумя аккумуляторами, комплектом принадлежностей, комплектом запасных частей.
Дефектоскоп является многоканальной (28 каналов) механизированной системой ультразвукового контроля с использованием эхо-, зеркального, зеркально-теневого и теневого (при использовании сканирующего устройства) методов при контактном способе ввода ультразвуковых колебаний (УЗК).
