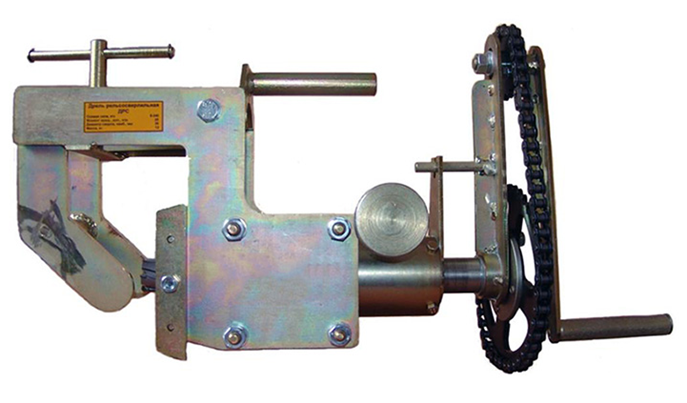

Дрель рельсосверлильная ДРС

Описание

Масса 12 кг
Размер (д/ш/в) 710х348х200 мм
Осевая сила, регулируемая, кгс 0…340
Момент вращения, допускаемый, кгм 25
Усилие на рукоятке привода вращения, наиб.кг 15
Рабочий ход сверла, мм 30
Описание
Дрель состоит из рамы и рабочего механизма. Рама — сварная конструкция из уголков, на которой закреплены задняя бабка, прижим рельсовый, упоры и сменные пластины для разных типов рельсов.

Комплектуется сверлом ф. 9,8 мм и переходником с 19 мм. на 9,8 мм.

Сменные пластины устанавливаются таким образом: для сверления рельса Р75 пластины не устанавливаются. Для рельса Р65 предназначена пластина (2 мм), для рельса Р50 — две пластины по 6 мм каждая, для рельса Р43 — три пластины по 6 мм каждая.

Дрель рельсосверлильная ДРС с захватом за головку рельса предназначена для ручного сверления отверстий диаметром 36, 22, 9.8 мм в шейке железнодорожного рельса Р75, Р65, Р50, Р43. В качестве расходного инструмента используются кольцевые сверла.
