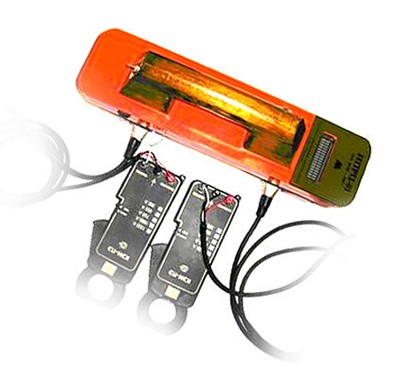

Измеритель ИПС-01

Описание

Применяется при путевых работах по измерению переходных сопротивлений рельсового стыка, асимметрии тягового тока и частей силового электрического контакта, таких как дроссели и дроссели-трансформаторы.

Диапазоны измерений
Переходного сопротивления- от 25 до 500 мкОм / от 0.5 до 10 мОм
Тока асимметрии прибором ИПС-01/1- от 0 до 120 А
Тока асимметрии прибором ИПС-01/2- от 0 до 20 А
Коэффициента асимметрии прибором ИПС-01/1- от 0 до 10 %
Коэффициента асимметрии прибором ИПС-01/2- от 0 до 5 %
Погрешность прибора при измерении
Переходного сопротивления R- ±(5 мкОм + 0.025R) / ±(0.02 мОм + 0,025R)
Токов асимметрии- ± 5 %
Коэффициента асимметрии- ± 0.5 %
Допустимое значение тягового тока при проведении измерений- 1000 А (при тяге постоянного тока) / 300 А (при тяге переменного тока)
Технические характеристики
Температурный рабочий диапазон- от -40 С до +50 С
Количество измерений переходного сопротивления между зарядами аккумулятора -не менее 500 (при +20 С) / не менее 200 (при -20 С) / не менее 50 (при -40 С)
Жидкокристаллический индикатор -2х16 знакомест
Габариты -355х181х91 мм
Масса -4 кг
Рельсового стыка
Рельсов / штепселей дроссельных перемычек
Рельсов / проводов дроссельных перемычек
Штепселей / проводов дроссельных перемычек
Шин / выводов обмоток дросселей
Шин / проводов дроссельных перемычек
Выводов обмоток дросселей / проводов дроссельных перемычек
Междроссельных перемычек / отсасывающих кабелей электропитания
Устройство эффективно измеряет переходные сопротивления любого другого силового контактного соединения в котором, конструктивные и электрические параметры допускают использование данного устройства.
