Описание

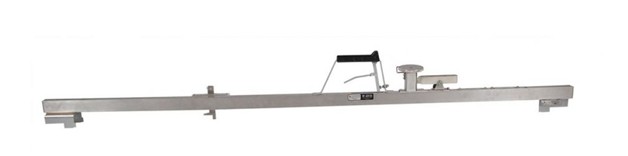

Путеизмерительный или путевой шаблон ШП-01 — измерительный ж/д инструмент, который определяет параметры пути: уровень одного рельса над другим, расстояние между ними. Шаблон выполняет функцию уровня и линейки. Шаблон изготавливается по ТУ 3186-004-86389444-2009.

Диапазон измерения ширины колеи -1510…1550 мм
Диапазон измерения относительного возвышения рельсов(уровня), приведенного к базе 1600 мм -0…160 мм
Погрешность -±1 мм
Деление шкалы -1 мм
Электрическое сопротивление изоляции не менее -20 МОм
Масса шаблона не более -3,5 кг
Габариты(длина х ширина х высота)не более -1700х100х210 мм
небольшой вес и малые габариты;
горизонтальный лимб;
миллиметровая цена деления линейных шкал;
расширенный диапазон измерения;
высокое электрическое сопротивление изоляции;
надежность и срок эксплуатации.
