Штангенциркуль ПШВ «Путеец»

Описание

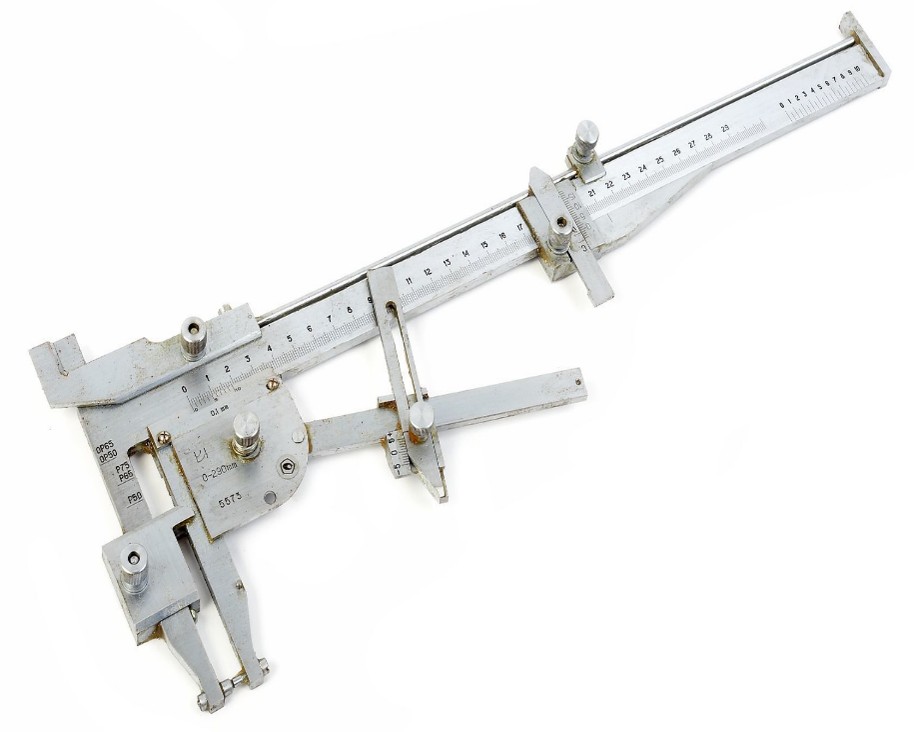

Штангенциркуль путевой ПШВ «Путеец» производится по ТУ 30.20.31-003-67587931-2021 и предназначен для измерения геометрических параметров элементов верхнего строения пути:

бокового и вертикального износа головки рельса;
вертикального износа усовика и сердечника;
шага остряка;
понижения остряка против рамного рельса;
ширины желоба между контррельсом и рамным рельсом;
ширины желоба между усовиком и сердечником, зазоров рельсовых стыков, стрелочных переводов;
глубин отверстий и впадин.
Штангенциркуль путевой измеряет следующие типы рельсов: Р50, Р65, Р75 , ОР50, ОР65.

Вес -1 кг
Габаритные размеры -148х24х440 мм
Диапазон измерений путевого штангенциркуля ПШВ:

по основной шкале штанги от 0 до 290 мм;
по вспомогательной шкале штанги от 0 до 10 мм;
по шкале рамки малой от 0 до 16 мм;
по шкале рамки рычага от минус 5 до плюс 5 мм
Значение отсчета по нониусу 0,1 мм.

Цена деления шкалы путевого штангенциркуля ПШВ:

вспомогательной на штанге 0,5 мм;
основной на штанге, на рамке малой и на рамке рычага 1,0 мм.
Пределы допускаемой погрешности по основной шкале штанги как при незатянутом, так при затянутом зажимном устройстве рамки большой, на диапазоне измерения:

от 0 до 200 мм, ±0,1 мм;
свыше 200 мм, ±0,2 мм.
Пределы допускаемой погрешности по шкале рамки малой как при незатянутом, так и при затянутом зажимном устройстве ±1 мм.
Пределы допускаемой погрешности по вспомогательной шкале штанги, по шкале рамки рычага ±0,5 мм.
Пределы допускаемой погрешности при измерении глубины, равной 20 мм, ±0,1 мм.
