Описание

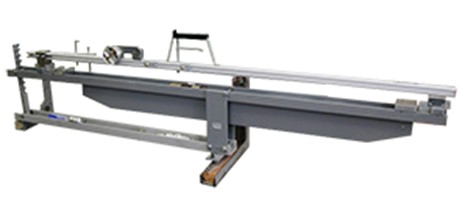

Стенд для поверки путевых шаблонов СППШ-1 предназначен для настройки и приведение в рабочее состояние путеизмерительных шаблонов ПШ-1520. Использование для поверки других типов шаблонов определяет сам заказчик.

Принцип работы- механический
Размеры воспроизводства:
— ширина жд колеи- 1510, 1520, 1530, 1540, 1550 мм
— уровень жд рельсов (приведенный к базе 1600 мм)- 0; ±40; ±80; ±120; ±160 мм
— ординаты переводных кривых- 110-1420 мм
— ширина желоба- 42 мм
— расстояние контррельс-усовик- 1435 мм
— боковой износ путевого рельса (справочный)- 0 мм
Погрешность измерения- ±0.3 мм
Габаритные размеры, не более- 1800 х 170 х 370 мм
Масса- 30 кг
Средний срок службы стенда- 10 лет
Стенд используется в помещении и крепится к стене.
