Описание

Измеритель параметров изоляции Тангенс-2000 предназначен для контроля изоляции высоковольтного оборудования, измерения тангенса угла диэлектрических потерь (tgδ) и емкости высоковольтной изоляции (С) различных энергетических объектов и электроизоляционных материалов.

Преимуществом измерителя Тангенс-2000 над аналогами является его принципиально более высокая помехозащищённость, обеспечиваемая наличием внутреннего генератора испытательного напряжения с частотой, отличной от промышленной. Это позволяет достигать высокой точности измерений в условиях высокого уровня помех на ОРУ и обнаруживать минимальные изменения параметров изоляции контролируемого объекта при его периодическом контроле.

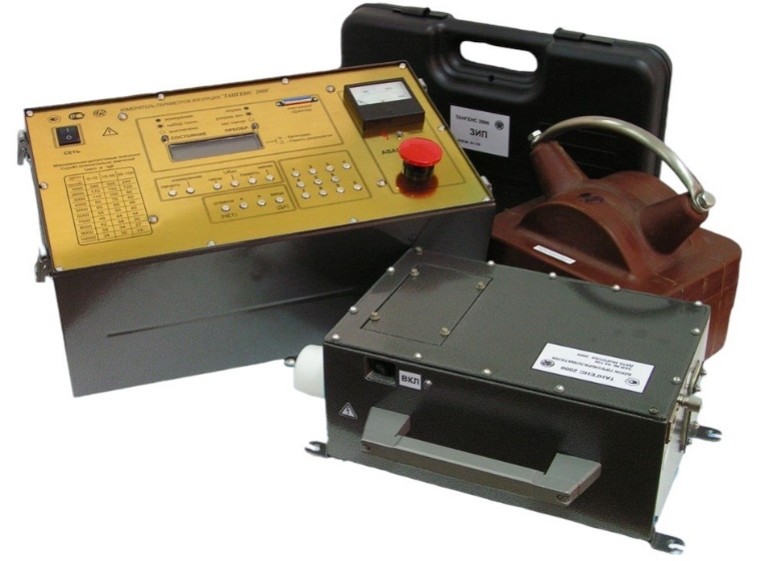

Измеритель состоит из трёх конструктивно законченных блоков: блока управления-генератора (БУ), повышающего трансформатора (ПТ) и блока преобразователя (БП). Измеритель укомплектован набором кабелей, предназначенных для соединения между собой блоков измерителя и подключения к объекту измерения.

Измеритель соответствует требованиям ГОСТ 22261 и зарегистрирован в Госреестре средств измерений под № 24891-08.

Автоматизация процесса измерения- Полная
Диапазон измерения тангенса угла диэлектрических потерь- 1×10-5…1,000
Диапазон измерения ёмкости, пФ- 10…340×103
Пределы допускаемой основной погрешности измерения тангенса угла диэлектрических потерь- ±(2×10–4+0,01×tgdХ)
Пределы допускаемой основной погрешности измерения ёмкости, пФ- ±(0,5пФ+0,005C)
Измерительное напряжение, кВ- 1…10
Напряжение питающей сети переменного тока частотой 50Гц, В -220
Напряжение встроенного источника постоянного тока, В- 9,6
Условия эксплуатации: температура окружающего воздуха, оC -От -10 до 40
Относительная влажность воздуха при 30 оC, %, не более- 90
Масса комплекта (суммарная), кг- 50,0
Комлект поставки:
1 Блок управления 1
2 Блок преобразователя 1
3 Трансформатор ОЛ-1/10 У3 1
4 Кабель (питания БУ) 1
5 Кабель (вых. БУ) 1
6 Кабель (ВП) – 20 м 1
7 Кабель (СХ) – 25 м 1
8 Кабель (Э) – 20 м 1
9 Антенна 1
10 Аккумулятор 1,2V R6/АА 8
11 Руководство по эксплуатации 1
12 Изолирующая подставка 1
13 Комплект ЗИП 1
полностью автоматический, включая установку испытательного напряжения заданной величины и его выключение
помехозащищенный
высокоточный
безопасный в эксплуатации
